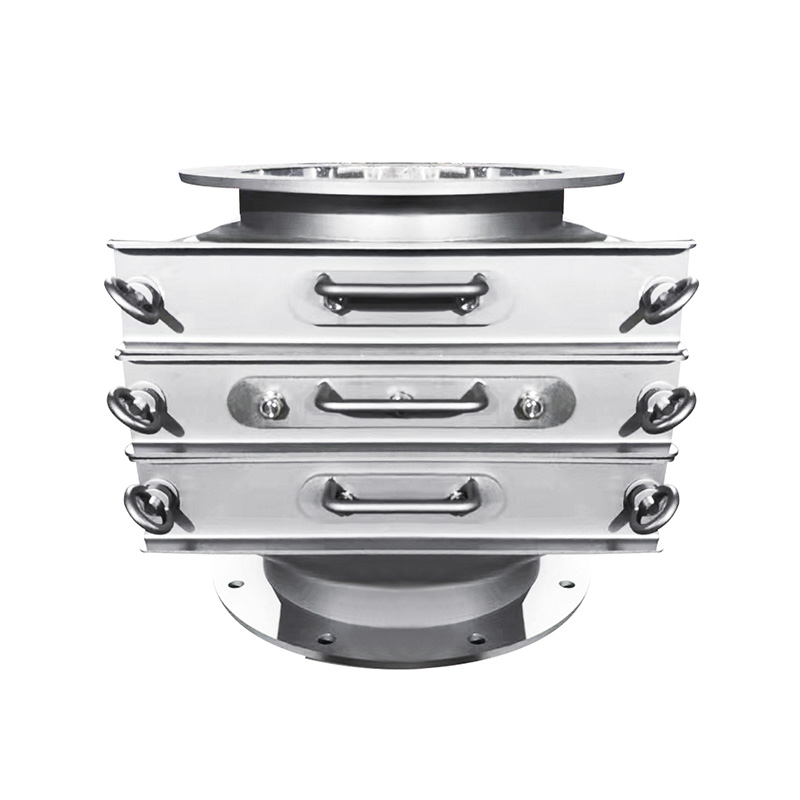

A магнитный ящик(также называемый магнитным сепаратором выдвижного типа или магнитом в корпусе) состоит из корпуса из нержавеющей стали, в котором размещены ряды магнитных трубок или решеток. По мере прохождения сыпучего материала черный металл притягивается и удерживается на магнитных элементах, в то время как очищенный материал проходит через систему. Основные технические параметры включают размер корпуса, магнитную силу, конструкцию материала и пропускную способность.
Типичные конструктивные параметры для одной версии данного изделия показаны ниже:
| Параметр | Типичное значение/диапазон |
|---|---|
| Материал корпуса | Нержавеющая сталь 304 или 316 (или 316L) |
| Магнитная сила | Примерно до 12 000 Гаусс для стандартного типа («N-стиль») и около 8 000 Гаусс для легкоочищаемого варианта («E-стиль») |
| Количество рядов магнитных трубок | Одна строка или несколько строк в зависимости от применения |
| Максимальная рабочая температура | Примерно до 350 °C для высокотемпературной версии |
| Пропускная способность продукта | Пример: для отверстия размером 10×10 дюймов, 2 ряда, весовой расход до 75 000 фунтов/час (приблизительно) для сухого продукта плотностью 40 фунтов/фут³. |
| Форма установки | Квадратный или круглый фланец, крепление на желобе или трубопроводе, доступ к выдвижному ящику для очистки |
Этот продукт создан для тяжелого промышленного использования: например, в пищевой, химической, пластмассовой, резиновой, горнодобывающей или зерноперерабатывающей отраслях. Он предназначен для работы с материалами, подаваемыми самотеком или свободным падением, и обеспечивает повторяющийся контакт между материалом и магнитными трубками за счет каскадного пути потока.
Повышенная чистота продукта и защита последующего оборудования.
Удаляя железные примеси на ранних стадиях процесса, магнитный выдвижной ящик помогает защитить последующее оборудование (например, литьевые машины, экструдеры, миксеры или упаковочные линии) от повреждений, уменьшает порчу, сокращает время простоев из-за загрязнения металлами и обеспечивает более высокую чистоту продукта. Например, при литье пластмасс под давлением частицы железа могут стать причиной износа, брака и дефектов.
Повышение операционной эффективности и экономия средств
Меньше засоров или износа оборудования, меньше перерывов в обслуживании и меньше бракованных партий, что приводит к экономии средств. Поскольку конструкция заставляет продукт многократно контактировать с магнитными полями высокой интенсивности, магнитный выдвижной ящик может обеспечить более высокую скорость захвата примесей металла по сравнению с простым магнитным стержнем или пластиной.
Настраиваемый для различных отраслей и условий
Такие опции, как различные марки нержавеющей стали, высокотемпературные версии, различная прочность по Гауссу, ручная или автоматическая очистка, а также индивидуальный монтаж, позволяют адаптировать магнитный выдвижной ящик к широкому спектру производственных условий — от санитарно-гигиенических применений до тяжелой переработки полезных ископаемых.
Будущая тенденция: более разумное и автоматизированное обслуживание.
По мере того как промышленность движется к автоматизации и Индустрии 4.0, устройства магнитной сепарации, такие как магнитный выдвижной ящик, имеют тенденцию к самоочистке, удаленному мониторингу и встроенным датчикам для сокращения ручного вмешательства. Например, некоторые модели предлагают автоматический цикл самоочистки, дистанционное управление циклами очистки и встроенные герконы.
Критерии выбора
Определите поток продукта: является ли материал сыпучим, гранулированным, порошкообразным? Он сухой или влажный? Магнитный ящик лучше всего подходит для сухих, свободно падающих, гранулированных или порошкообразных продуктов.
Определите риск загрязнения: оцените уровень и размер примесей черных металлов в потоке. Более высокий риск загрязнения или более мелкие частицы могут потребовать более высокой прочности по Гауссу и большего количества рядов трубок.
Определите точку установки: выберите место, где поток может каскадом обтекать магнитные трубки. Подтвердите наличие свободного места для доступа к ящику и обслуживания.
Укажите гигиеническую конструкцию или конструкцию для тяжелых условий эксплуатации. Для использования в пищевой, молочной или фармацевтической промышленности может потребоваться санитарная конструкция с прокладками, одобренными FDA. Для абразивного или высокотемпературного использования выбирайте подходящие материалы и покрытия.
Определитесь с методом очистки: существуют модели ручной очистки, быстрой очистки, автоматической самоочистки или непрерывной очистки. Автоматическая очистка снижает вмешательство оператора и риск прерывания потока продукта.
Этапы установки
Убедитесь, что желоб или секция трубы отключены и к ним безопасен доступ.
Установите корпус, используя указанный фланец (круглый или квадратный), и совместите его с входным/выходным трубопроводом или желобом.
Убедитесь, что магнитный ящик установлен в правильной ориентации и продукт течет по трубкам каскадным образом.
Проверьте уплотнительные прокладки, механизм доступа (ручки ящиков, замки, быстроразъемные механизмы) и систему очистки, если она автоматизирована.
Введите систему в эксплуатацию: запустите поток материала, убедитесь в отсутствии перемычек, проследите за улавливанием примесей металла и проверьте, что магнитная сила находится в пределах спецификации, используя гауссметр, если необходимо.
Разместите указатели или замки для доступа для обслуживания и безопасной очистки.
Эксплуатация и обслуживание
Регулярно проверяйте магнитные трубки на наличие скопившегося черного металла и очищайте их через соответствующие промежутки времени. В моделях с ручным управлением откройте ящик и удалите металлический мусор с помощью перчаток или инструментов.
Для автоматизированных моделей проверьте активацию цикла очистки, опорожнение поддона для сбора мусора и правильность перезагрузки системы.
Следите за потоком: убедитесь, что продукт не обходит магнитные трубки, не происходит перемычек или засорения, а также что продукт правильно распределяется по рядам.
Периодически измеряйте напряженность магнитного поля, чтобы обнаружить размагничивание или потерю работоспособности.
Следите за уплотнениями, прокладками и оборудованием доступа: обеспечьте отсутствие утечек, попадание посторонних предметов через дверцы доступа и безопасную работу запирающих зажимов.
Следуйте инструкциям производителя в отношении запасных частей (например, магнитных трубок, прокладок, лотков для полосок).
Рассмотрите возможность планирования профилактического обслуживания, особенно для высокопроизводительных или критически важных линий.
Интеграция в системы качества и безопасности
Магнитный ящик способствует безопасности продукции (особенно пищевой, фармацевтической или нутрицевтиков), предотвращая загрязнение металлами. Согласуйте свою установку с HACCP, ISO 9001 или другими стандартами качества. Некоторые модели сертифицированы для прямого контакта с пищевыми продуктами (например, магниты в выдвижном ящике для пищевых продуктов) для линий по производству молочных продуктов, мяса или птицы.
Оно также способствует снижению стоимости владения и может стать ключевым элементом программ повышения операционной эффективности.
Вопрос 1: Может ли магнитный ящик выдерживать очень высокие температуры (например, выше 200 °C)?
О1: Да, некоторые модели предназначены для работы при высоких температурах. Например, магнитные ящики с редкоземельными магнитами и высокотемпературным корпусом могут работать при температуре примерно до 350 °C в зависимости от конструкции материала и марки магнита.
В2: Как часто следует чистить и обслуживать магнитный ящик?
A2: Частота очистки зависит от нагрузки загрязнения, типа потока материала, а также от того, является ли установка ручным или автоматическим. Для ручных установок рекомендуется плановая очистка через заранее определенные интервалы времени (например, каждую смену или ежедневно). Модели с автоматической или непрерывной очисткой могут очищаться самостоятельно во время работы, что значительно сокращает время простоя вручную. Мониторинг объема собранного металла, падения давления или поведения потока продукта может определять интервалы технического обслуживания.
Таким образом, магнитный выдвижной ящик представляет собой надежное и эффективное решение для отделения черных металлов при переработке сухих сыпучих материалов. Его конструкция — магнитные трубки высокой интенсивности в корпусе с каскадным потоком — обеспечивает превосходное улавливание загрязнений, защиту оборудования и безопасность продукции. Его преимущества распространяются на все отрасли: от пластмасс и химикатов до пищевой и горнодобывающей промышленности. Правильный выбор, установка, эксплуатация и техническое обслуживание являются ключом к максимизации ценности и интеграции ее в более широкие рамки качества и эксплуатации. В будущем тенденция к автоматизированным системам самоочистки и интеллектуальному мониторингу еще больше повысит ценность магнитных ящиков. Если вам нужны передовые промышленные решения для магнитной сепарации от бренда Force, ознакомьтесь с ассортиментом и свяжитесь с нами для получения подробных рекомендаций.Связаться с намиза экспертную поддержку, индивидуальные конфигурации и полное обслуживание.
